Produkte für Energietechnik und Automation
Kompetente Beratung, individuelle Planung und eine übersichtliche CAD-Dokumentation bilden die Basis des strukturierten Fertigungsablaufs, bei kurzen Produktionszeiten und gleichbleibender Qualität.
Niederspannungs-Schaltanlagen
System Vamocon
Bauartnachweise durch Prüfung für Bemessungsströme bis 5.000 A geben Sicherheit.
Gemäß der aktuellen Norm für Niederspannungs-Schaltgeräte-Kombinationen IEC 61439 wurden für Vamocon Bauartnachweise durch Prüfung mit den Schaltgeräten der Hersteller ABB, Siemens, Schneider Electric und Mitsubishi erbracht.
Auch für weitere technische Lösungen wie Störlichtbogenschutz, Schienenkopfanbindungen, Überspannungsschutz und Blindleistungs-Kompensationen liegen entsprechende Bauartnachweise sowie Prüfungen vor. Diese werden zur Weiterentwicklung des Systems kontinuierlich und parallel ergänzt.
Durch eine Berechnung und Einhaltung von Konstruktionsregeln können auch für individuelle Aufbauten Bauartnachweise erteilt werden, sofern das in der Norm für den jeweiligen Fall vorgesehen ist. Ebenfalls liegen ASTA-Zertifikate der Prüfungen vor, wie sie in verschiedenen anderen Ländern erforderlich sind.
Vorteile
- Mit Schaltgeräten aller führenden Hersteller kann Vamocon aufgebaut werden
- Die Führung der Hauptsammelschiene mittig im Rückbereich, sorgt für kurze Wege
- Durch die revolutionäre Längskupplung werden bis zu 200 kg Kupfer gespart
- Gewährung von höchster Kurzschlussfestigkeit in allen Strombereichen
- Störlichtbogen-Sicherheit, Einhaltung der Kriterien 1-7 nach DIN EN 60439-1 Beiblatt 2

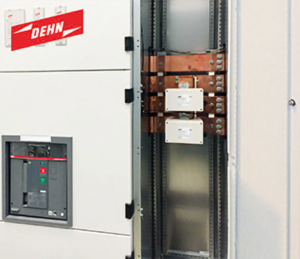

Aktiver Störlichtbogenschutz mit DEHNshort
Anlagenfunktionsschutz mit DEHNshort
Der umfasssende Anlagenfunktionsschutz gewährleitet gemäß der Norm, die höchste Sicherheitsstufe. Bei Auftreten eines Störlichtbogens werden Personen geschützt und die Anlage kann weiter betrieben werden. So werden Schäden an Personen, der gesamten Anlage und am Gebäude verhindert.
Ihre Niederspannungs-Hauptverteilung braucht dauerhaft zuverlässigen Schutz?
DEHNshort bietet zuverlässigen Schutz für Schaltanlagen bis 110 kA – 690 V. Das modulare System wird individuell für die jeweilige Anlage konfiguriert. Mit Störlichtbogenlöschzeiten von wenigen Millisekunden zählt es zu den schnellsten Schutzsystemen am Markt.
Dies sind die häufigsten Ursachen für Störlichtbögen
- Fehler beim Arbeiten an der Schaltanlage
- Verschmutzung
- Fremdkörper wie vergessenes Werkzeug
- Tiere, die in die Anlage eindringen
Damit ist immer, auch bei den modernsten Schaltanlagen, ein Risiko vorhanden.
Ein Störlichtbogenschutzsystem gibt Ihnen Sicherheit. Für höchstmögliche Anlagenverfügbarkeit. Für höchstmöglichen Mitarbeiterschutz. Durch Prüfungen nach DIN EN 61439-2 Beiblatt 1 wurde die Wirksamkeit des Störlichtbogen-Schutzsystemes DEHNshort in VAMOCON-Anlagen bestätigt.
Unser Partner Vamocon
Wir sind lizensierter Vamocon Partner
für bauartgeprüfte Niederspannungsschaltanlagen nach IEC 61439-1, -2, Form 1-4, bis 5000A.
Niederspannungs-Schaltanlagen
System K-EVS 4000 basierend auf dem Ri4Power System von Rittal
Das K-EVS 4000 von Kesselhut
… ist ein modulares System für den Aufbau von Niederspannungs-Schaltanlagen mit innerer Formunterteilung. Die flexible Kombination der unterschiedlichen Feldtypen ermöglicht eine individuelle Konfiguration für jeden Anwendungsfall. Die Ausführung erfolgt als bauartgeprüfte Schaltgeräte-Kombination nach IEC 61439 -1, -2 und garantiert ein Höchstmaß an Betriebs- und Personensicherheit.
Das K-EVS 4000 wird überall eingesetzt, wo elektrische Energie im Niederspannungsbereich sicher verteilt werden muß. Ob in Produktionsanlagen, Büro- und Verwaltungsgebäuden, Infrastruktureinrichtungen, Krankenhäuser oder in Rechenzentren: Sicherheit und Verfügbarkeit haben in der Energieversorgung oberste Priorität.
Der Feldaufbau ist mit einer inneren Unterteilung von Form 1 bis Form 4b möglich.
Geprüfte Qualität
K-EVS 4000 Schaltfelder sind bauartgeprüfte Schaltgerätekombinationen gem. IEC 61439 -1, -2.
Folgende Prüfungen wurden von dem akkreditierten unabhängigen Prüflabor IPH Berlin durchgeführt:
- Kurzschlussfestigkeit
- Grenzübertemperatur
- Wirksamkeit des Schutzleiters
- Luft- und Kriechstrecken
- Isolationsfestigkeit
- Mechanische Funktion
- Schutzart
Unser Partner Rittal
Wir sind Ri4 Power Systempartner.
Die Firma Rittal ist seit der Anfangszeit der Firma Kesselhut Schaltanlagen GmbH & Co. KG ein zuverlässiger Partner in sämtlichen Bereichen des Schaltschrankbaus. Auch bei schwierigen Problemstellungen haben wir in der Firma Rittal immer einen kompetenten Ansprechpartner an unserer Seite.
Installationsverteiler
in einer Bandbreite bis 1250 A.
Die anschlussfertigen und geprüften Produkte sind auf folgende Bereiche ausgerichtet:
– Installationsverteiler für die Gebäudeinfrastruktur
– Installationsverteiler zur sicheren Stromversorgung in Krankenhäusern und medizinisch genutzten Räumen
– Brandschutzverteiler
Mit Hilfe modernster Fertigungstechnologien fertigen wir die Schaltanlagen ausschließlich in unserer betriebseigenen Werkstatt. So bieten wir unseren Kunden vom Anfang bis zum Ende der Projektphase ein hohes Maß an Flexibilität. Jede Anlage durchläuft unser Prüffeld zur Qualitätsprüfung. Dies gewährleistet die hohe Qualität unserer Produkte.
IT Netz Verteiler
einfach sicher – zur Versorgung medizinisch genutzter Bereiche
Allgemeines und Technik
Die IT Netz Verteiler der Firma KESSELHUT Schaltanlagen zur Versorgung medizinisch genutzter Bereiche, werden mit Umschalt- und Überwachungsmodulen der Firma BENDER bestückt und sind perfekt geeignet für die Stromversorgung an sicherheitsrelevanten Orten, wie etwa Medizinische Bereiche der Gruppe 1 und 2 nach DIN VDE 0100-710 / IEC 60364-7-710.
Der erforderliche IT Transformator hat eine Leistung von 3,15 kVA – 8,0 kVA.
Die ATICS® Umschalt- und Steuermodule eignen sich für AC-Systeme mit IT System Überwachung für SV / AV oder BSV / SV Stromversorgung mit einstellbaren Umschaltzeiten.
Das Stahlblech-Gehäuse hat in der kleinsten Ausbaustufe eine Außenabmessung von: H x B x T = 1980 x 300 x 320 mm inkl. Sockel 100 mm. Im unteren Bereich vom Verteilerschrank befindet sich der IT Netz Transformator (3,15 kVA – 8,0 kVA).
Die Abgangs-Leitungsschutzschalter, das Umschaltmodul sowie der Klemmen-Anschlussraum sind im Verteilerschrank oben angeordnet.
Viele der benötigten Komponenten sind bei uns Lagerware.
Zusammen mit dem standardisierten Aufbau sind kürzeste Lieferzeiten möglich. Ein IT Netz Verteiler in der Ausführung mit 6,3 kVA-Transformator + 18 x 2pol. Leitungsschutzschalter, ist innerhalb von 48 h lieferbar.
1
2
3
Unser Partner Bender
Wir sind zertifizierter BENDER ATICS® Systempartner
und sind berechtigt Geräte vom Typ ATICS in unsere Schaltanlagen einzubauen.
Die IT-Netz Verteiler zur Versorgung medizinisch genutzter Bereiche werden mit Umschalt- und Überwachungsmodulen der Firma Bender bestückt.
Automation
Maßgeschneiderte Softwarelösungen gemäß der Anforderungen unserer Kunden.
Innovative Automationslösungen
Der Bereich Automation beschäftigt sich mit der Automatisierung und Steuerung vom Maschinen und Anlagen, sowie der Gebäudeautomation. Hier werden in Kooperation mit der RAUTEC GmbH und enger Zusammenarbeit mit dem Kunden, je nach Anforderung individuelle Systemlösungen erarbeitet.
Unser Leistungsspektrum umfasst
- Steuerungsbau für Wasser- und Abwassertechnik
- Automation mit allen gängigen Bus-Systemen
- SPS-Steuerungen inkl. Visualisierung
- Steuertableaus, Vor-Ort-Steuerstellen
- Industriesteuerungen aller Art
- Maschinensteuerschränke
Unser Partner RAUTEC
Für maßgeschneiderte Softwarelösungen aller Art haben wir, mit der Firma RAUTEC mit Sitz in Bielefeld, einen verlässlichen und innovativen Partner an unserer Seite. Diese über viele Jahre bestehende Partnerschaft zeichnet sich durch gegenseitiges Vertrauen und Zuverlässigkeit aus. Lösungen die exakt auf die Anforderungen der Kunden zugeschnitten sind, werden somit auch in kürzesten Vorlaufzeiten möglich.
